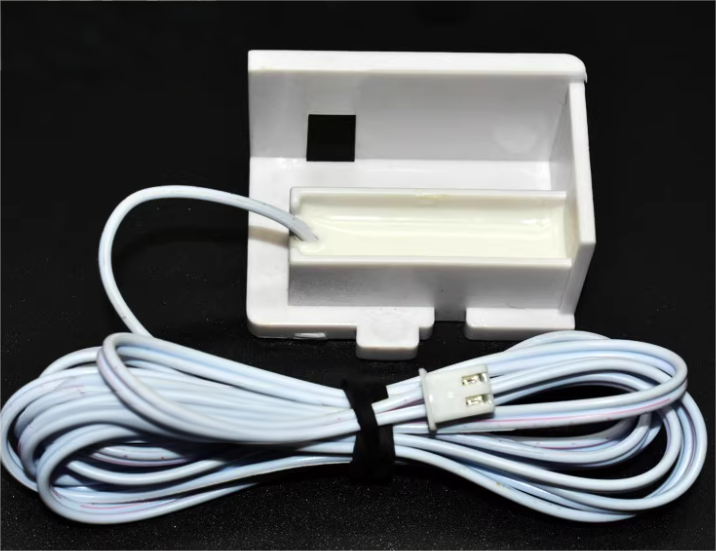

1. Interruttore di limite a due fili
Cablaggio : solo due fili (potenza/segnale combinati, in genere in serie).
Principio di lavoro :
Interruttore di contatto meccanico (NO/NC).
Apre fisicamente/chiude il circuito quando il pistone lo innesca.
Caratteristiche :
Semplice e passivo : nessuna potenza esterna richiesta; Funziona per corrente di circuito.
Nessuna polarità : può essere cablata in qualsiasi direzione.
Durata limitata : i contatti meccanici si consumano nel tempo.
Funzione di base : fornisce solo segnali ON/OFF (cablato come NO o NC).
Applicazioni :
Sistemi a basso costo, semplice inversione del motore o circuiti di arresto di emergenza.

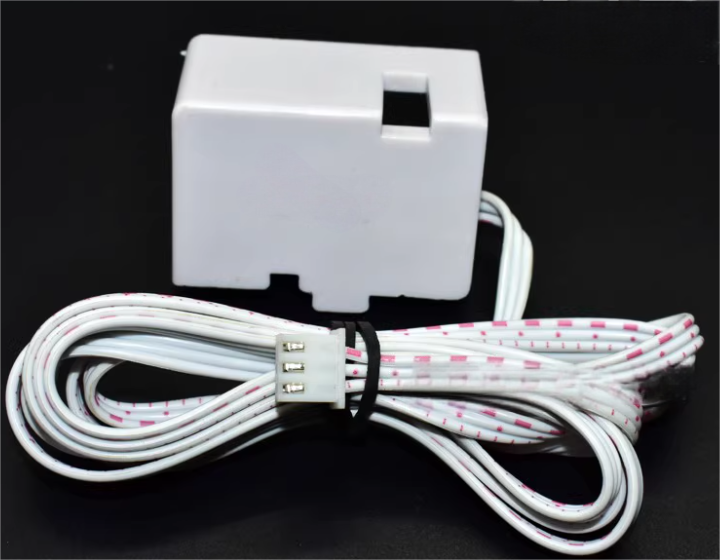

2. Interruttore di limite a tre fili
Cablaggio : tre fili (potenza + terra + uscita del segnale).
Principio di lavoro :
Non contatto (ad es. Effetto Hall, sensori induttivi o ottici).
Richiede energia esterna (ad es. DC 5–24V) e uscite un segnale digitale (ad es. PNP/NPN).
Caratteristiche :
Non contatto : nessuna usura fisica, durata più lunga.
Funzionamento alimentato : necessita di una fornitura di tensione separata.
Output flessibile : logica programmabile (NO/NC), compatibile con PLC.
Alta precisione : risposta rapida, adatta per compiti ripetitivi.
Immunità al rumore : migliori prestazioni in ambienti emi-pesanti.
Applicazioni :
Sistemi automatizzati, posizionamento di precisione o operazioni ad alta frequenza.
Riepilogo del confronto
| Caratteristica | Interruttore a 2 fili | Interruttore a 3 fili |
|---|---|---|
| Cablaggio | 2 fili (serie) | 3 fili (Power + Signal) |
| Bisogno di potere | Nessuno (passivo) | Fornitura esterna richiesta |
| Tipo di contatto | Meccanico | Elettronico (non contatto) |
| Segnale di uscita | Interruzione/marca del circuito diretto | Digital (EG, PNP/NPN) |
| Durata | Più corto (usura di contatto) | Più lungo (nessuna parte in movimento) |
| Costo | Inferiore | Più alto |
| Caso d'uso | Controllo on/off semplice | Automazione, sistemi di precisione |
